Dịch Vụ Thiết Kế Điều Hòa Trung Tâm VRV – Giải Pháp Tối Ưu Cho Không Gian Hiện Đại
Hệ thống điều hòa VRV (Variable Refrigerant Volume) là một giải pháp điều hòa không khí tiên tiến, phù hợp với nhiều loại công trình như tòa nhà văn phòng, khách sạn, biệt thự và các không gian lớn. Thiết kế hệ thống điều hòa VRV đòi hỏi chuyên môn cao, sự tỉ mỉ và kinh nghiệm từ các kỹ sư để đảm bảo hiệu quả hoạt động, tiết kiệm năng lượng và bền bỉ. Dưới đây là quy trình thiết kế hệ thống VRV và các bước cụ thể giúp bạn hiểu rõ hơn về quá trình này.
1. Các Bước Thiết Kế Hệ Thống Điều Hòa VRV

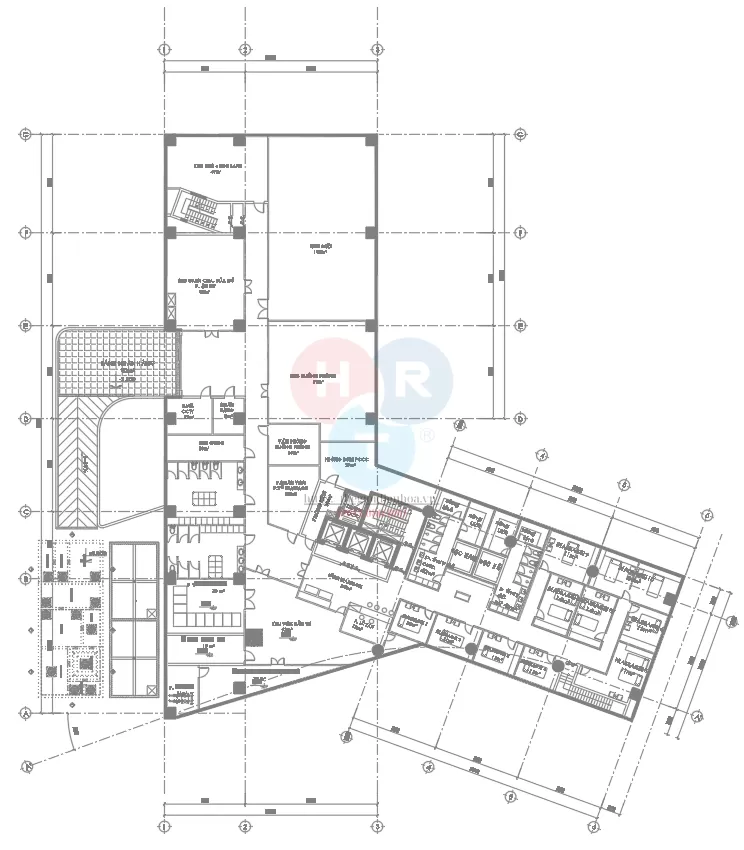

1.1. Nhận Bản Vẽ Mặt Bằng Và Phân Tích Đặc Điểm Công Trình
Bước đầu tiên khi thiết kế hệ thống điều hòa VRV là tiếp nhận bản vẽ mặt bằng của công trình và phân tích chi tiết các đặc điểm kiến trúc, nội thất và kết cấu. Việc này giúp các kỹ sư hiểu rõ về yêu cầu sử dụng không gian, từ đó đưa ra phương án điều hòa phù hợp nhất.

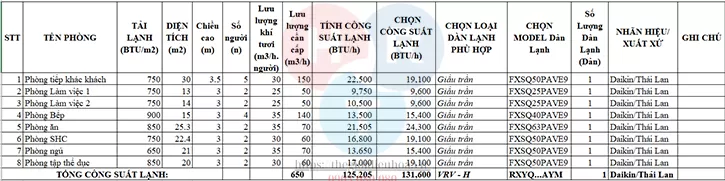

1.2. Tính Toán Và Chọn Công Suất Dàn Lạnh
Việc tính toán công suất dàn lạnh là rất quan trọng, ảnh hưởng trực tiếp đến hiệu quả làm mát của hệ thống. Tính toán này dựa trên diện tích từng phòng và tải lạnh yêu cầu. Kỹ sư có thể sử dụng phần mềm chuyên dụng như Heatload Daikin, Trace 700 hoặc tính thủ công dựa vào các công thức.

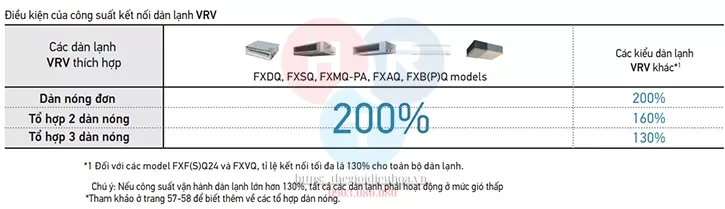

1.3. Lựa Chọn Dàn Nóng
Dàn nóng là thành phần quan trọng, ảnh hưởng đến khả năng kết nối và hoạt động của toàn hệ thống. Kỹ sư lựa chọn dàn nóng dựa trên tỷ lệ kết nối giữa dàn nóng và dàn lạnh theo tiêu chuẩn của từng hãng sản xuất. Phần mềm VRV Express hoặc VRF thường được sử dụng để hỗ trợ quá trình này.
1.4. Kiểm Tra Năng Suất Lạnh
Sau khi lựa chọn dàn lạnh và dàn nóng, kỹ sư cần kiểm tra lại năng suất lạnh để đảm bảo rằng hệ thống đạt đủ yêu cầu làm mát. Nếu chưa đạt tiêu chuẩn, việc tính toán cần được thực hiện lại để tối ưu hóa hiệu quả.
1.5. Thiết Kế Hệ Thống Ống Ga
Thiết kế hệ thống ống ga yêu cầu kỹ sư phải tính toán độ dài và chênh lệch chiều cao giữa các thiết bị. Hệ thống này bao gồm các ống dẫn gas, refnet và header để đảm bảo sự luân chuyển chất làm lạnh hiệu quả.
1.6. Thiết Kế Hệ Thống Điều Khiển
Kỹ sư sẽ thiết kế hệ thống điều khiển thông qua cách nối dây, phân tích các thiết bị điều khiển nhằm đảm bảo hệ thống VRV hoạt động trơn tru và dễ dàng quản lý.
1.7. Thiết Kế Hệ Thống Điện Động Lực
Thiết kế hệ thống điện động lực cần đảm bảo an toàn và ổn định, tính toán công suất điện phù hợp với công suất của dàn lạnh và dàn nóng.

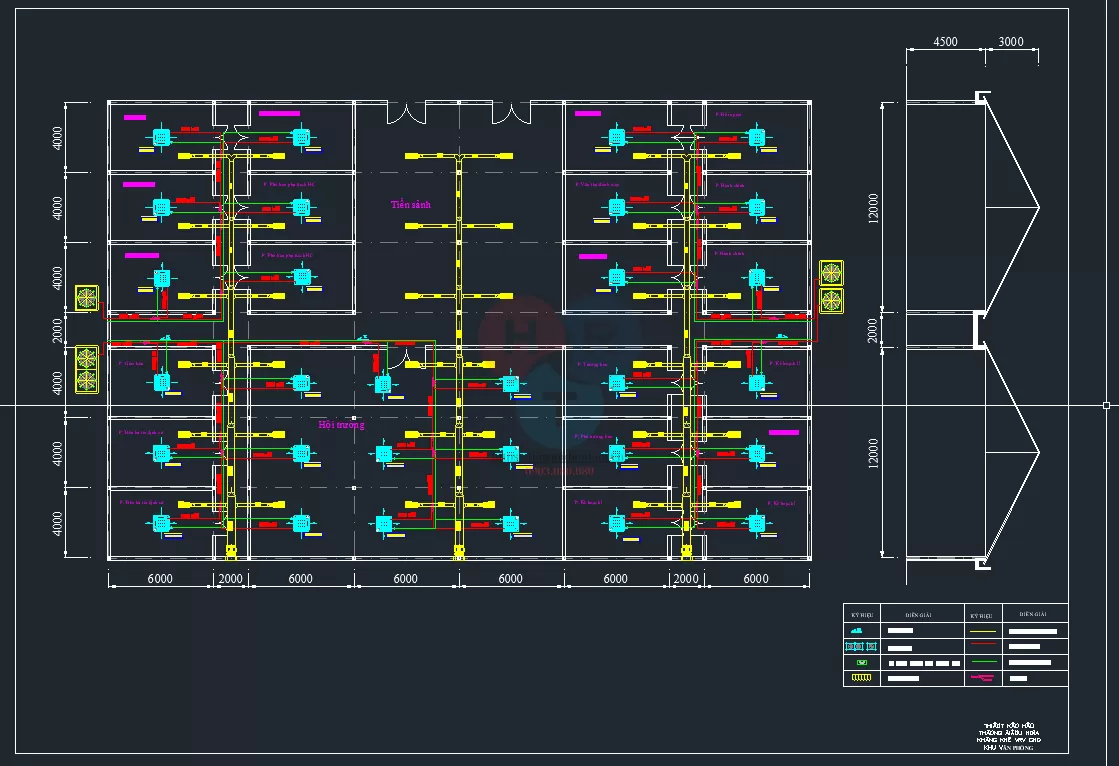

1.8. Bố Trí Thiết Bị VRV Trên Mặt Bằng Kiến Trúc
Bố trí các thiết bị điều hòa trên bản vẽ kiến trúc là bước cuối cùng trong quá trình thiết kế, giúp các kỹ sư đảm bảo dự toán chính xác và dễ dàng thi công.

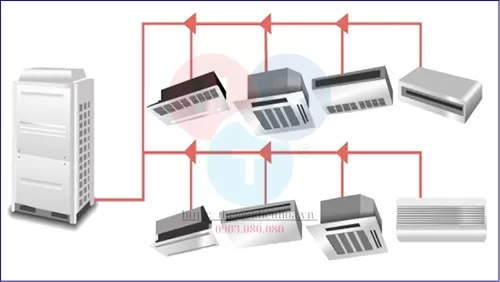

1.9. Hoàn Thiện Sơ Đồ Nguyên Lý Và Bản Vẽ Hệ Thống
Cuối cùng, kỹ sư sẽ hoàn thiện sơ đồ nguyên lý hoạt động và bản vẽ chi tiết về hệ thống ống gas, điện điều khiển, giúp dễ dàng hơn trong quá trình lắp đặt và bảo trì.
2. Các Tiêu Chuẩn Khi Thiết Kế Hệ Thống Điều Hòa VRV
Để đảm bảo chất lượng và an toàn, việc thiết kế hệ thống điều hòa VRV phải tuân thủ các tiêu chuẩn kỹ thuật như:
- TCVN 5687:2010: Tiêu chuẩn về thiết kế điều hòa – thông gió.
- ASHRAE 62.1-2010: Tiêu chuẩn về thông gió.
- SMACNA: Tiêu chuẩn về chế tạo ống gió.
- TCVN 13521:2022: Tiêu chuẩn về chất lượng không khí trong nhà ở.
- TCXD 232:1999: Tiêu chuẩn về chế tạo, lắp đặt và nghiệm thu hệ thống điều hòa không khí.
3. Phần Mềm Hỗ Trợ Thiết Kế Hệ Thống Điều Hòa
Một số phần mềm hỗ trợ kỹ sư trong quá trình thiết kế hệ thống điều hòa VRV:
- Heatload Daikin: Tính toán và chọn công suất lạnh.
- Trace 700: Hỗ trợ tính toán năng suất lạnh.
- Duct Checker Pro: Giúp tính kích thước ống gió và số lượng cửa gió chính xác.
- Xem thêm các phần mềm thiết kế HVAC thường dùng [TẠI ĐÂY]
4. Câu Hỏi Thường Gặp
Đơn Vị Đo Trong Hệ Thống Điều Hòa VRV?
Các đơn vị đo thường sử dụng bao gồm Btu/h, kW, HP, và RT (tấn lạnh Mỹ).
Yếu Tố Ảnh Hưởng Đến Quá Trình Thiết Kế?
Loại công trình, diện tích sử dụng, vị trí địa lý và mức đầu tư đều ảnh hưởng đến việc thiết kế hệ thống điều hòa VRV.
Kết Luận Dịch Vụ Thiết Kế Điều Hòa VRV
Dịch vụ thiết kế điều hòa trung tâm VRV là một giải pháp toàn diện cho những công trình yêu cầu hệ thống làm mát hiệu quả và hiện đại. Tuân thủ các quy trình và tiêu chuẩn kỹ thuật sẽ giúp bạn có một hệ thống điều hòa hoạt động tối ưu, tiết kiệm năng lượng và bền bỉ theo thời gian.
