Dàn Nóng Daikin 2 Chiều VRV R Series REYQ10BYM9 là một thiết bị làm lạnh và sưởi ấm được sản xuất bởi Daikin, một công ty công nghệ hàng đầu có nguồn gốc từ Nhật Bản. Đây là một dàn nóng thuộc dòng sản phẩm VRV R Series với công nghệ 2 chiều Inverter, được thiết kế để cung cấp khả năng điều hòa không khí hiệu quả và tiết kiệm năng lượng.
Thông số kỹ thuật chính:
- Model: REYQ10BYM9
- Loại dàn nóng: VRV R Series (2 chiều Inverter)
- Loại gas: R410A
- Điện: 3 pha
- Công suất làm lạnh: 10HP ~ 28KW ~ 95.500BTU/h
- Công suất sưởi ấm: 10HP ~ 31.5KW ~ 107.000BTU/h
- Điện năng tiêu thụ khi làm lạnh: 6.8KW
- Điện năng tiêu thụ khi sưởi ấm: 7.29KW
- Số dàn lạnh kết nối tối đa: 16
Thông tin bảo hành:
- Bảo hành: 1 năm cho thiết bị, 5 năm cho máy nén
Xuất xứ và phân phối:
- Sản xuất tại: Thái Lan
- Nhập khẩu từ: Thái Lan
- Sản phẩm được phân phối chính hãng tại HRT (Heat Refrigeration Technology) – một nhà thầu HVAC hàng đầu tại Hà Nội, Việt Nam.
Để biết thêm chi tiết và thông tin về sản phẩm, bạn có thể truy cập các trang web của HRT hoặc liên hệ với họ qua hotline, Zalo, email hoặc địa chỉ cụ thể mà bạn đã cung cấp.
Đây là một dàn nóng chất lượng cao của Daikin, phù hợp cho các hệ thống điều hòa không khí và nhiệt lạnh trong các ứng dụng công nghiệp và thương mại.
Dưới đây là chi tiết các tính năng ưu việt của Dãy sản phẩm VRV R Series nói chung mời các bạn cùng HRT đi tìm hiểu:
Thiết kế dàn nóng mới
Dàn nóng đơn công suất lớn
Thiết kế kiên cố mới
Cấu trúc khung đã được tăng cường để cải thiện khả năng chống lại động đất và gió đồng thời bảo vệ chống rơi hoặc hư hại khác.
Tiết kiệm năng lượng
TCSPF / HSPF cao
Tiết kiệm năng lượng trong quá trình hoạt động thực tế đã được cải thiện hơn nhờ sự phát triển của công nghệ phần mềm và phần cứng.
TCSPF và HSPF là gì?
TCSPF : Tổng hệ số hiệu suất làm lạnh theo mùa
HSPF : Hệ số hiệu suất sưởi theo mùa TCSPF & HSPF cho thấy tỉ lệ giữa Tổng công suất Lạnh và Sưởi của máy điều hòa không khí so với Tổng điện năng tiêu thụ của máy điều hòa không khí trong Tổng thời gian của hoạt động Làm lạnh & Sưởi. Vì khu vực địa lý của Châu Đại Dương rộng lớn với điều kiện khí hậu thay đổi, cùng một sản phẩm sẽ có hiệu suất khác nhau tùy thuộc vào khu vực. Do đó, hệ thống thiết bị của các lục địa chia theo các vùng khí hậu riêng biệt (nóng, trung bình và lạnh) và chỉ ra từng yếu tố hiệu suất ở điều kiện nhiệt độ khác nhau. Các thành phố chính của từng khu vực
NÓNG : Brisbane, Darwin
TRUNG BÌNH : Adelaide, Perth, Sydney
LẠNH : Canberra, Hobart, Melbourne, New Zealand
Máy Nén Hiệu Suất Cao
Các công nghệ mới làm tăng hiệu suất theo mùa và cho phép thiết kế nhỏ gọn.
Cải thiện cửa xả
Bằng việc cải thiện hình dáng của cửa xả môi chất lạnh, sự tăng áp suất gần cửa xả của môi chất lạnh sau khi nén bị triệt tiêu và giảm tổn thất nén.
Tối ưu hóa việc kiểm soát áp suất ngược
Chức năng kiểm soát dầu mới
Ngoài cổng điều chỉnh áp suất trung gian thông thường, áp suất ép của cuộn đĩa trong quá trình hoạt động đã được tối ưu hóa và cơ chế kiểm soát dầu được áp dụng đã giảm rò rỉ gas và tổn thất cơ học.
Khả năng thích ứng của động cơ tập trung hiệu suất cao
Bằng cách áp dụng nó, chu vi cuộn dây giảm đáng kể, làm cho cuộn dây dày và nhiều hơn và điện trở của cuộn dây được giảm đáng kể để cải thiện hiệu suất của động cơ. Ngoài ra, động cơ có trọng lượng nhẹ và kích thước nhỏ.
Điều khiển VRT Smart
Kiểm soát môi chất lạnh giúp tiết kiệm năng lượng tự động
Tối ưu trong việc chỉ cung cấp cho những dàn lạnh cần thiết:
- Giảm tải máy nén và giảm thiểu tổn thất khi vận hành nên tiết kiệm năng lượng.
- Kiểm soát công suất theo tải để đảm bảo nhiệt độ phòng không đổi mang lại sự thoải mái hơn.
Công nghệ phần mềm Điều khiển VRT Smart
Điều khiển thông minh VRT giúp tăng hiệu suất trong quá trình vận hành thực tế bằng cách kiểm soát lượng không khí của dàn lạnh và nhiệt độ môi chất lạnh của máy nén theo tải nhiệt dàn lạnh.
Công nghệ phần cứng Máy nén hiệu suất cao
Công nghệ mới cho phép tăng hiệu suất theo mùa, đi kèm với đó là một thiết kế nhỏ gọn
- Chức năng xả băng (multi-defrost)
Thiết kế linh hoạt
Đường ống dẫn môi chất lạnh dài:
Chiều dài đường ống dài giúp việc thiết kế linh hoạt hơn, có thể phù hợp với các tòa nhà có kích thước lớn
- *1. Không có yêu cầu đặc biệt nào lên đến 40m. Chiều dài ống thực tế tối đa là 90m tùy điều kiện. Các điều kiện và yêu cầu khác nhau phải được đáp ứng để cho phép sử dụng chiều dài đường ống 90m. Hãy nhớ tham khảo Sách Dữ Liệu Kỹ Thuật để biết chi tiết về các điều kiện và yêu cầu.
- *2. Khi độ cao chênh lệch trên 50m nếu dàn nóng ở trên dàn lạnh và 40m nếu dàn nóng ở dưới dàn lạnh, cần phải có yêu cầu cài đặt chuyên dụng trên dàn nóng. Tham khảo Sách Dữ liệu Kỹ thuật và liên hệ với đại lý địa phương của bạn để biết thêm thông tin.
- *3. Khi chênh lệch độ cao từ 15m trở lên, chiều dài đường ống thực tế tối đa phải là 120m.
- *4. Trong trường hợp chiều dài đường ống tương đương từ dàn nóng đến dàn lạnh >= 90m, hãy đảm bảo tăng kích thước đường ống chất lỏng chính. Không tăng kích thước đường ống áp suất gas cao/thấp và đường ống dẫn gas..
- Độ cao chênh lệch tối đa giữa dàn nóng và dàn lạnh.
- Chiều dài đường ống tương đương tối đa là 190m*
- Chiều dài tối đa giữa nhánh dàn lạnh đầu tiên và vị trí dàn lạnh xa nhất là 90m*
- Tổng chiều dài đường ống tối đa là 1000m
*Yêu cầu cần phải tăng kích thước đường ống dẫn môi chất lạnh, v.v.
Tính linh hoạt trong thiết kế được cải thiện hơn bằng cách tăng đồng thời độ cao chênh lệch, tăng từ 90m lên 110m và chiều dài đường ống tương đương (lên đến 190m).
-
Chênh lệch độ cao được tăng lên Tối đa. 110 m
Chênh lệch độ cao vượt quá 50m với dàn nóng phía trên dàn lạnh và 40m với dàn nóng bên dưới, kích thước đường ống chất lỏng chính phải được tăng lên.
-
Chiều dài tương đương được tăng lên Tối đa. 190 m
Khi chiều dài ống tương đương từ dàn nóng đến dàn lạnh là 90m trở lên, hãy đảm bảo tăng kích thước đường ống dẫn chất lỏng chính.
* Bên cạnh việc tăng kích thước của đường ống chính, vẫn có những hạn chế khác đối với đường ống liên quan đến việc tăng chênh lệch độ cao và chiều dài ống tương đương.
Hỗ trợ phân nhánh phía cuối với REFNET header
Có thể phân nhánh đường ống bằng REFNET joint ở dưới REFNET header
Tỷ lệ kết nối:
Công suất kết nối tối đa là 200%.
Hỗ Trợ Kỹ Thuật:
Hỗ trợ thiết kế và đề xuất bán hàng: Bằng việc không chỉ cung cấp các sản phẩm xuất sắc mà còn cả phần mềm kỹ thuật, Daikin giúp các tư vấn thiết kế và kiến trúc sư dễ dàng lựa chọn hệ thống VRV phù hợp để việc hoạt động các chức năng hiệu quả hơn và sau đó hỗ trợ tối ưu hóa môi trường (không gian) nơi hệ thống VRV được lắp đặt.
Lựa chọn Model Thiết Bị VRV bằng Phần Mềm VRV Xpress
- Thiết kế đường ống bao gồm Tightfit, đầu nối không hàn
- Tính toán lượng môi chất lạnh cần nạp
- Phần mềm lựa chọn model VRV tiêu chuẩn
- Hệ thống tối ưu được chọn tự động chỉ bằng cách nhập các điều kiện thiết kế.
Đường ống môi chất lạnh và lượng môi chất lạnh cần nạp được chọn tự động, bao gồm cả việc lựa chọn phụ kiện không hàn (TightFit) Ngoài ra, nó còn hỗ trợ việc lập một bảng báo giá.
Lựa chọn Model Thiết Bị Thông Gió Thu Hồi Nhiệt bằng Phần Mềm Ventilation Xpress
Dễ dàng lắp đặt

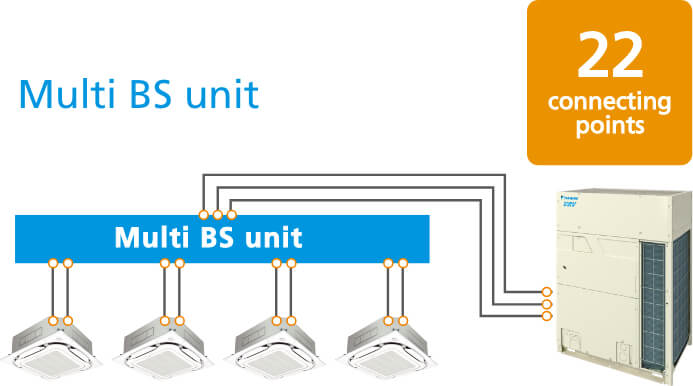

Bộ BS đa kết nối không ngưng tụ
Chức năng không nước ngưng giúp giảm đáng kể công việc lắp đặt tại công trình vì không cần đường ống nước ngưng.
-
Dãy sản phẩm đa dạng bao gồm số lượng cổng kết nối 4, 6, 8, 10, 12, và 16.
-
Nước ngưng được loại bỏ bằng cách sử dụng bọt cách nhiệt bên trong vỏ.
Công việc tại công trình được giảm thiểu đáng kể giúp giảm chi phí lắp đặt **Chức năng không nước ngưng có sẵn thiết bị 12 cổng. Thiết bị 16 cổng yêu cầu phải có ống nước ngưng.
-
Việc hàn ống đồng được giảm bớt, cải thiện khả năng làm việc của hệ thống.
Đường ống chính nhỏ hơn
Đối với các mô-đun 8-20 HP (mã lực), có thể giảm kích thước của đường ống chính để giảm chi phí xây dựng.
* Việc giảm kích thước sẽ có một số hạn chế về tỷ lệ kết nối, v.v. Để biết thêm chi tiết, hãy tham khảo Sách Dữ liệu Kỹ thuật.

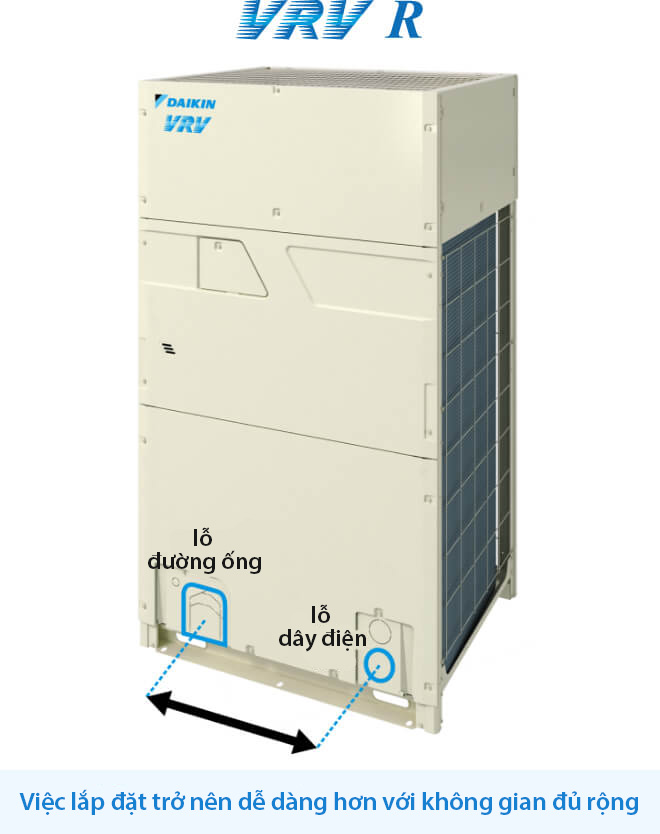

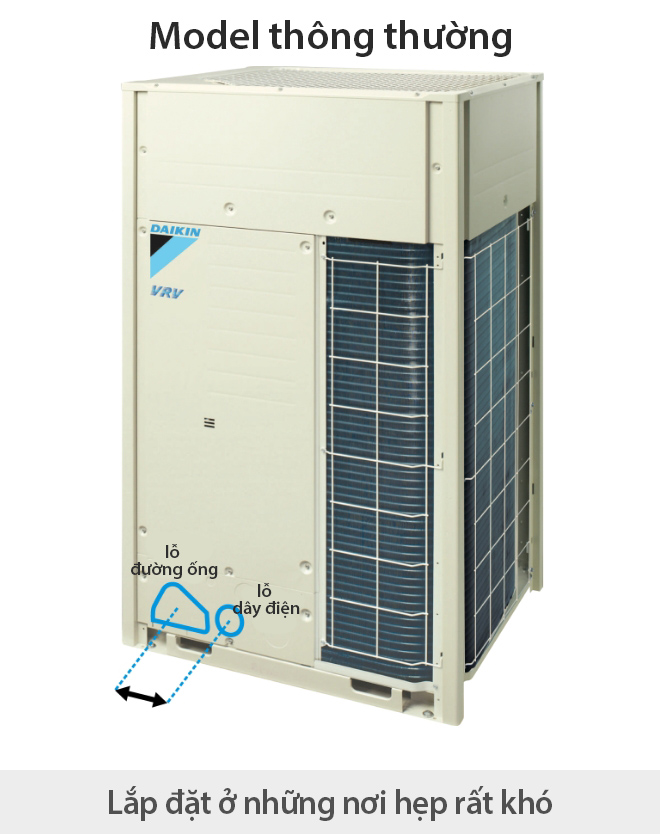

Cải thiện khả năng làm việc của đường ống môi chất lạnh
Bằng cách phân chia đường ống và lỗ đi dây sang trái và phải,
công việc lắp đặt đường ống và đấu dây có thể dễ dàng thực hiện ngay tại công trường.
 |
 |
Cửa số dịch vụ linh kiện điện tử
Một cửa sổ dịch vụ linh kiện kiện điện mới được lắp đặt trên mặt nạ phía trước. Có thể tiếp cận đèn LED 7 đoạn của PCB chính mà không cần tháo bảng điều khiển phía trước.
Khả năng vận hành được cải thiện đáng kể trong quá trình thiết lập tại công trình hoặc chạy thử nghiệm. Bạn cũng có thể nhanh chóng kiểm tra mã lỗi trong quá trình bảo dưỡng
Tin cậy
Được thiết kế để chịu được môi trường khắc nghiệt.

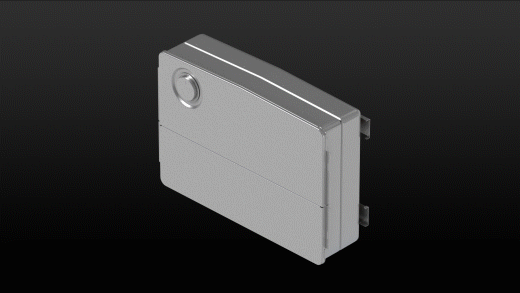

Hộp linh kiện điện kín
Tấm phân vùng bên trong nằm trên một bản lề có thể được hạ nghiêng sang một bên, cho phép bạn dễ dàng thao tác với bảng mạch chính phía sau.
Hộp linh kiện kín tuân thủ IP55
Hộp linh kiện kín IP55 bảo vệ linh kiện điện khỏi nguyên nhân hỏng hóc, ngăn chặn sự xâm nhập của các mảnh vụn (thằn lằn, bọ, cát, nước, tuyết)

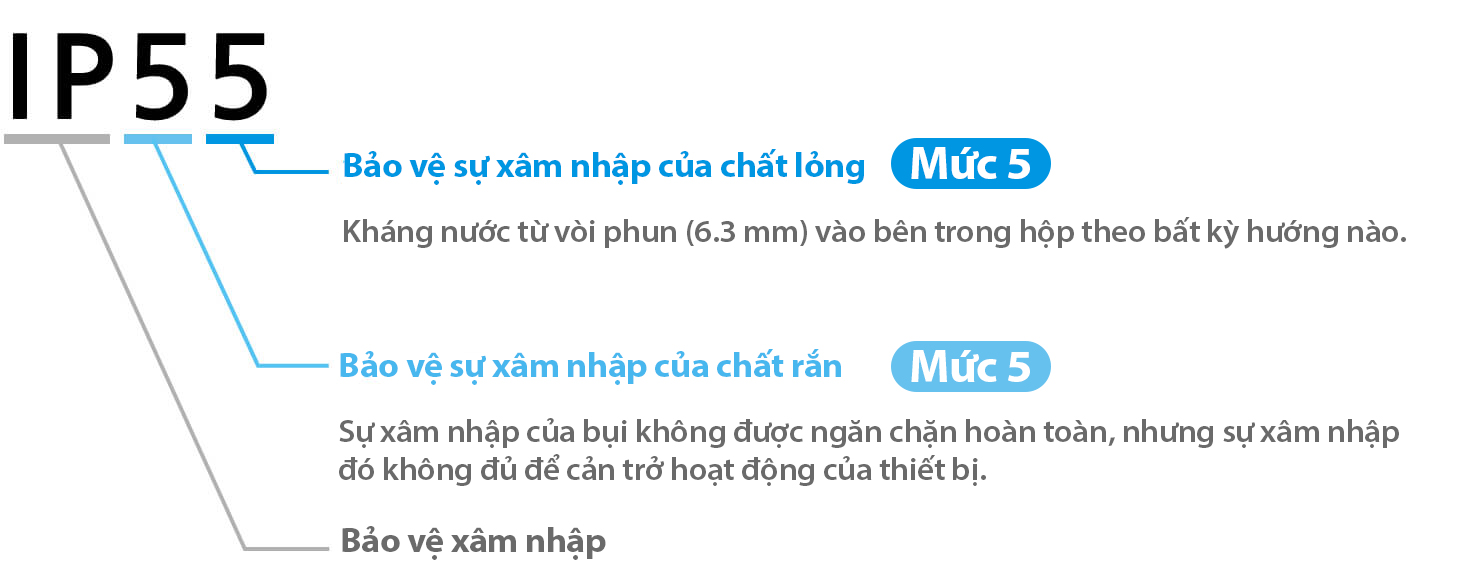

IP55 là gì?
IP55 là cấp độ bảo vệ chống bụi và chống nước cho hộp linh kiện điện được trang bị trên sản phẩm.
(IEC60529)
* IP55 là cấp độ bảo vệ của hộp đấu dây, như một thiết bị đơn. Cấp độ bảo vệ của dàn nóng là IP14 như những model thông thường.
Cho phép hoạt động ở nhiệt độ cao ngoài trời
Ba mạch làm mát môi chất lạnh cho phép hoạt động ổn định ngay cả trong nhiệt độ ngoài trời cao bằng cách ngăn chặn sự gia tăng nhiệt độ cho PCB được gắn trong hộp linh kiện điện kín.
Tiện nghi
Dàn nóng với chức năng xả băng (multi-defrost)
Cải thiện sự thoải mái khi hoạt động xả băng:
Xả băng trong các model thông thường là quá trình tạm thời đảo ngược chu trình lạnh để sử dụng nhiệt bên trong làm tan băng, do đó làm giảm nhiệt độ bên trong (chu trình xả băng ngược). Dàn nóng với chức năng xả băng (multi-defrost) cho phép các dàn nóng model công suất lớn 22 và 24 (HP) và dàn nóng đa kết nối sử dụng nhiệt ngoài trời để trao đổi nhiệt và trao đổi hoạt động xả băng đồng thời giảm thiểu sự hấp thụ nhiệt trong nhà và giảm nhiệt độ bên trong.
*Cũng có thể thực hiện xả băng theo chu trình ngược để bảo vệ sản phẩm
Tính năng vận hành dự phòng kép
Chức năng hoạt động yên tĩnh vào ban đêm
Chức năng hoạt động yên tĩnh vào ban đêm sẽ tự động triệt tiêu âm thanh hoạt động vào ban đêm bằng cách giảm công suất hoạt động để duy trì môi trường yên tĩnh của khu vực xung quanh. Có sẵn ba chế độ để lựa chọn tùy thuộc vào mức độ yêu cầu.
- *1. 8 giờ là mặc định. Có thể chọn từ 6, 8 và 10 giờ.
- *2. 9 giờ là mặc định. Có thể chọn từ 8,9 và 10 giờ.
- *3. Trong trường hợp dàn nóng công suất 10 HP.
Ghi chú: • Chức năng này có sẵn trong cài đặt tại công trình.
• Độ ồn hoạt động ở chế độ hoạt động yên tĩnh là giá trị thực tế do công ty chúng tôi đo lường.
• Mối quan hệ của nhiệt độ ngoài trời (tải) và thời gian được trình bày ở trên chỉ là một ví dụ.
Dãy Sản Phẩm Bộ BS
Bộ BS kết nối đơn và đa kết nối giúp cho việc thiết kế linh hoạt hơn
Bộ BS đa kết nối giúp giảm đáng kể công việc lắp đặt và chi phi xây dựng
Tính linh hoạt trong thiết kế cao hơn bằng cách tăng phạm vi công suất kết nối
Độ ồn tức thời thấp hơn
Bộ BS mới đạt được độ ồn tức thời thấp hơn.
Thông số kỹ thuật của bộ BS
Bộ BS đa kết nối
Bộ BS đơn
Dãy sản phẩm dàn nóng
Dãy công suất từ 8 đến 60 (HP)
Tổ hợp dàn nóng
- *1. Đối với kết nối tổ hợp của hệ thống công suất 26 trở lên, cần phải có bộ nối đa chức năng dàn nóng (bán riêng).
- *2. Giá trị trong ngoặc dựa trên kết nối các dàn lạnh được ghi nhận ở mức công suất tối đa, 200% đối với REYQ8-20BYM9, 180% đối với REYQ22 / 24BYM9, 160% đối với tổ hợp 2 dàn nóng và 130% đối với tổ hợp 3 dàn nóng. Tham khảo trang 14 để biết lưu ý về khả năng kết nối của các dàn lạnh.
Dãy Dàn Lạnh
Nhiều sự lựa chọn
Dãy Dàn Lạnh VRV Loại Cassette Âm Trần:
Dãy Dàn Lạnh VRV Loại Giấu Trần Nối Ống Gió
Dãy Dàn Lạnh VRV Loại Áp Trần, Treo Tường và Tủ Đứng Đặt Sàn
Lưu ý:
1. Đối với các dàn lạnh không có ‘VRT Smart’, điều khiển ‘VRT’ tiêu chuẩn có sẵn (không bao gồm hệ thống thông gió thu hồi nhiệt & Bộ xử lý không khí series FXMQ-MF).
2. *1: Không có sẵn cho New Zealand
*2: Không có sẵn cho Australia
Thông số kỹ thuật dàn nóng
Xem trong Catalogue tải TẠI ĐÂY
